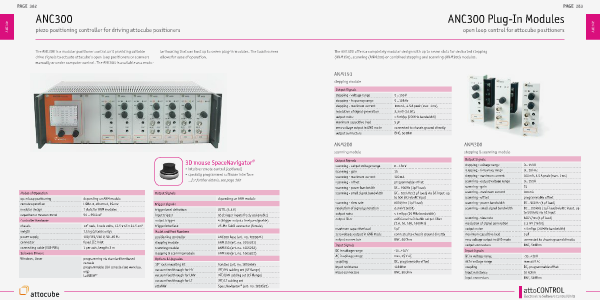

ANC300 Plug-In Modules
open loop control for attocube positioners
The ANC300 offers a completely modular design with up to seven slots for dedicated stepping
(ANM150), scanning (ANM200) or combined stepping and scanning (ANM300) modules.
ANM150
stepping module
Output Signals
stepping - voltage range
0 .. 150 V
stepping - frequency range
0 .. 10 kHz
stepping - maximum current
100 mA, 4.5 A peak (max. 1 ms)
resolution of signal generation
2.3 mV (16 bit)
output noise
< 5 mVpp (20 MHz bandwidth)
maximum capacitive load
5 μF
zero voltage output in GND mode
connected to chassis ground directly
output connectors
BNC, 50 Ohm
ANM200
ANM300
scanning module
stepping & scanning module
Output Signals
Output Signals
scanning - output voltage range
0 .. 150 V
stepping - voltage range
0 .. 150 V
scanning - gain
15
stepping - frequency range
0 .. 10 kHz
scanning - maximum current
100 mA
stepping - maximum current
100 mA, 4.5 A peak (max. 1 ms)
scanning - offset
programmable offset
scanning - output voltage range
0 .. 150 V
scanning - power bandwidth
DC .. 500 Hz (1 µF load)
scanning - gain
15
scanning - small signal bandwidth
DC .. 100 kHz (1 µF load) via DC input, up
to 500 kHz via AC input
scanning - maximum current
100 mA
scanning - offset
programmable offset
scanning - slew rate
800 V/ms (1 µF load)
scanning - power bandwidth
DC .. 500 Hz (1 µF load)
resolution of signal generation
2.3 mV (16 bit)
scanning - small signal bandwidth
output noise
< 5 mVpp (20 MHz bandwidth)
DC .. 100 kHz (1 µF load) via DC input, up
to 500 kHz via AC input
output filter
additional switchable output filter
(1.6, 16, 160, 1600 Hz)
scanning - slew rate
800 V/ms (1 µF load)
resolution of signal generation
2.3 mV (16 bit)
maximum capacitive load
5 µF
output noise
< 5 mVpp (20 MHz bandwidth)
zero voltage output in GND mode
connected to chassis ground directly
maximum capacitive load
5 μF
output connectors
BNC, 50 Ohm
zero voltage output in GND mode
connected to chassis ground directly
output connectors
BNC, 50 Ohm
Input Signals
DC in voltage range
-10..+10 V
Input Signals
AC in voltage range
max. ±5 V AC
DC in voltage range
-10..+10 V
coupling
DC, programmable offset
AC in voltage range
max ±5 V AC
input resistance
10 kOhm
coupling
DC, programmable offset
input connectors
BNC, 50 Ohm
input resistance
10 kOhm
input connectors
BNC, 50 Ohm
attoCONTROL
Electronic & Software Control Units
ANC300
PAGE 363
